با سوئیچ‌های دسکتاپ توتولینک آشنا شوید
امروزه میلیون‌ها کامپیوتر در نقاط مختلف جهان به صورت بدون تاخیر به یکدیگر متصل هستند که این ارتباط متداوم و پایدار را مدیون سوئیچ‌ها هستند. در یک شبکه ارتباطی دیجیتالی، سوئیچ‌ نقش بسیار مهمی دارد که از آن برای اتصال سیستم‌های پردازشی و دستگاه‌های مختلف نظیر روترها، دوربین‌های مداربسته و پرینترهای تحت شبکه به یکدیگر استفاده می‌شود. سوئیچ‌ها در دو گروه مدیریتی و غیرمدیریتی تولید می‌شوند تا متناسب با نوع کاربری، در اختیار یک شبکه ارتباطی دیجیتالی قرار گیرند.


طراحی محصولات با تکنولوژی مدرن کشور کُره

توتولینک یکی از سازندگان مطرح در حوزه تجهیزات شبکه است که از اوایل سال گذشته، حضوری مستمر در بازار تجهیزات شبکه کشور دارد. سبد کالایی توتولینک شامل مودم، روتر، سوئیچ، اکسس‌پوینت، کارت شبکه PCI-E و USB، توسعه‌دهنده وای‌فای، پاورلاین، روترهای 3G/4G و پاوربانک است. این کمپانی در حال حاضر 14 سوئیچ در گروه‌های مختلف دسکتاپ، غیرمدیریتی و POE را به بازارهای جهانی عرضه کرده است. اعضای خانواده سوئیچ‌های دسکتاپ توتولینک شامل مدل‌ 24 پورت SW24D،‌ مدل 16 پورت SW16D، دو مدل 8 پورتی S808 و S808G و دو مدل 5 پورت S505 و S505G هستند.

محصولات کمپانی کُره‌ای Totolink توسط شرکت پردیس صنعت سیاره سبز به عنوان نماینده انحصاری توتولینک در ایران در بازارهای داخلی توزیع شده و با 3 سال گارانتی تعویض GREEN در اختیار تمامی گروه‌های کاربری به ویژه مدیران شبکه و فعالان حوزه IT قرار دارند. در ادامه همراه ما باشید تا چند مدل از سوئیچ‌های خانگی/اداری این شرکت کُره‌ای را بررسی کنیم.

سوئیچ S505

S505 کوچک‌ترین و اقتصادی‌ترین عضو از خانواده سوئیچ‌های هوشمند گروه دسکتاپ شرکت توتولینک است. قاب این محصول کوچک و کاربردی پلاستیکی است و به گونه‌ای طراحی شده که امکان استفاده از آن در هر مکان به سادگی مسیر باشد. سوئیچ S505 از استاندارد 802.3x  در حالت‌های Full Duplex  و Half-Duplex پشتیبانی می‌کند. ایستگاه کاری یک شبکه محلی در حالت Full Duplex می‌تواند داده‌ها را به صورت دو طرفه و همزمان انتقال دهد. اما در حالت Half-Duplex، همین ایستگاه فقط می‌تواند داده‌ها را در زمان‌های مختلف و به صورت دوطرفه توسط حامل‌ سیگنال منتقل کند.

اما 5 پورت این سوئیچ با قابلیت مدیریت خودکار، این امکان را فراهم می‌کند تا چهار کامپیوتر به صورت همزمان از اینترنت کابلی بهره‌مند شده یا پنج سیستم با یکدیگر به تبادل اطلاعات بپردازند. تمامی پورت‌های RJ-45 این سوئیچ با حداکثر سرعت 100 مگابیت‌بر‌ثانیه و قابلیت auto-negotiation داده‌ها را منتقل می‌کنند. سوئیچ از پنج نشانگر LED برای اعلام وضعیت دستگاه و پورت‌ها بهره‌مند است و توسط یک آداپتور 5 ولتی با ظرفیت 0.6 آمپر تغذیه می‌شود. جدول مک‌آدرس 1K، پهنای باند پشتیبان 1Gbps، قابلیت فیلترینگ پکت‌های ارسالی و دریافتی، تشخیص خودکار سرعت شبکه اتصالی توسط هر یک از پورت‌ها، پشتیبانی از MAC address auto learning  و  auto-aging و 36 ماه گارانتی تعویض گرین از ویژگی‌های سوئیچ رومیزی S505 توتولینک است. این سوئیچ کاربردی به دور از پیچیدگی در تنظیمات و با قابلیت نصب آسان، امکان ارائه سرویس به چند کامپیوتر یا لپ‌تاپ را از طریق اتصال کابلی فراهم می‌سازد.

نتیجه تست:

سوئیچ S505G

مدل S505G در بازار تجهیزات شبکه داخلی به عنوان یک سوئیچ گیگابیتی کارآمد و خوش‌قیمت مطرح است.  این محصول مطابق با استانداردهای IEEE 802.3, 802.3u, 802.3ab و 802.3x طراحی شده و از 5 پورت گیگابیت با سوکت RJ-45 برخوردار است. بهره‌مندی این سوئیچ به پورت‌های گیگابیت، زمینه را برای نقل‌و‌انتقال داده‌ها با حداکثر سرعت 1000 مگابیت‌بر‌ثانیه در یک شبکه فراهم کرده است؛ به همین دلیل کاربر این سوئیچ می‌تواند روی انتقال داده‌های حجیم خود با سرعت گیگابیت حساب ویژه‌ای باز کند.

کنترل جریان داده‌ها برای هر یک از پورت‌ها در اختیار سوئیچ S505G است و با برخورداری از حافظه 1K، از قابلیت یادگیری خودکار آدرس‌های سخت‌افزاری تجهیزات برای ایجاد جدول MAC نیز برخوردار است. از دیگر قابلیت‌های این سوئیچ گیگابیتی توتولینک می‌توان به پشتیبانی از Auto MDI/MDIX برای تمام پورت‌ها، حمایت از کنترل پهنای باند هر پورت به صورت جداگانه، پشتیبانی از Giga Lite برای بهبود نرخ ارسال داده‌های شبکه‌ گیگابیت، پهنای باند پشتیبان10Gbps  و ضمانت تعویض 36 ماهه گرین اشاره کرد. طراحی فشرده و سرعت بالای این سوئیچ گیگابیتی می‌تواند به عنوان یک راهکار قابل اعتماد و سریع برای ایجاد یا توسعه یک شبکه در خانه یا محل کار مورد استفاده قرار گیرد.

نتیجه تست:

سوئیچ S808

در میان سوئیچ‌های رومیزی خانگی، S808 یکی دیگر از سوئیچ‌های Fast Ethernet توتولینک است که برای کاربران گروه دسکتاپ طراحی شده است. این سوئیچ برادر بزرگ مدل S505 است که قابلیت Auto MDI/MDIX  پورت‌های آن مجموع نیازهای کاربران را درCrossover  و  Uplink را برآورده می‌سازد. این سوئیچ به صورت 8 پورت با قابلیت auto-negotiation و ابعاد 132x75x24 میلیمتر، برای کسب‌و‌کارهای کوچک و متوسط و با کاربران کم طراحی شده است. هر پورت این سوئیچ از توانایی نقل‌و‌انتقال داده‌ها با سرعت 100 مگابیت‌بر‌ثانیه برخوردار است.

مدل S808 به قابلیت فیلترکردن پکت‌های ارسالی و دریافتی مجهز شده تا بیشترین سرعت را در اختیار شبکه قرار دهد. همچنین استانداردهای IEEE 802.3, 802.3u, 802.3x توانایی مدیریت خودکار هر هشت پورت را به‌صورت Half/Full Duplex  برای این محصول فراهم کرده است. همانند دو مدل قبل، این سوئیچ نیز از ظرفیت حافظه‌ای برابر با 1K  برخوردار است. این مدل پهنای باندی برابر با 1.6Gbps  را ارائه می‌کند و ارسال پکت‌ها به صورت Store& Forward  صورت می‌گیرد. سوئیچ S808 توسط یک آداپتور 9 ولتی با توان 0.6 آمپر تغذیه شده که به همراه سوئیچ در بسته‌بندی محصول ارائه می‌شود.

نتیجه تست:

سوئیچ S808G

برخی کاربران به دلایل مختلف نیاز دارند تا از سوئیچی استفاده کنند که علاوه بر پورت‌های بیشتر، سرعت بالاتری را در نقل‌و‌انتقال اطلاعات بر بستر شبکه ارائه کند. در این مواقع، سوئیچ‌های گیگابیت با سرعت 1000 مگابیت‌بر‌ثانیه می‌تواند هوشمندانه‌ترین انتخاب باشد. S808G یک سوئیچ 8 پورت گیگابیتی پرسرعت و باکیفیت است که قیمت مقرون‌به‌صرفه و شرایط گارانتی، آن را از محصولات هم‌رده سایر برندهای موجود در بازار تجهیزات شبکه متمایز کرده است.

هر یک از پورت‌های RJ-45 این سوئیچ با سرعت 1000 مگابیت‌بر‌ثانیه داده‌ها را منتقل می‌کنند. استاندارد IEEE 802.3x با حمایت از حالت‌های ارسال و دریافت دوطرفه داده‌ها (Half/Full Duplex) یکی از مزیت‌های این سوئیچ گیگابیت است. S808G از کنترل جریان داده ها در هر یک از پورت‌‌ها حمایت کرده و توانایی یادگیری خودکار آدرس مک برای تولید جدول مک‌آدرس‌ را در کارنامه خود دارد. انرژی مورد نیاز این سوئیچ توسط یک آداپتور 9 ولتی با توان 0.5 آمپر تامین می‌شود و پس از اتصال، سوئیچ بدون نیاز به هرگونه تنظیمات آماده بهره‌برداری می‌شود. حمایت از Auto MDI/MDIX و Giga Lite، جدول مک‌آدرس با ظرفیت4K  و پهنای باند پشتیبان 16Gbps از ویژگی‌های کلیدی سوئیچ S808G‌ با 3 سال گارانتی تعویض GREEN است.

نتیجه تست:

تست عملی سوئیچ‌ها

اگرچه سرعت و پهنای باند دو مولفه‌ حیاتی در راندمان تجهیزات شبکه به ویژه سوئیچ‌ها محسوب می‌شود، اما این دو شاخص به سخت‌افزارهای مورد استفاده در یک سیستم کامپیوتری به شدت وابسته است. به بیان دیگر، رسیدن به سرعت‌های بیشتر در نقل‌و‌انتقال داده‌ها با پیکربندی سخت‌افزاری کامپیوترها رابطه مستقیم دارد. بیشتر سوئیچ‌های امروزی از سرعت‌ اسمی 100 و 1000 مگابیت‌بر‌ثانیه برخوردارند؛ اما نباید فراموش کرد که رسیدن به این سرعت‌ها عملاً امکان‌پذیر نیست. فرکانس و ظرفیت پردازشی پردازنده و‌حافظه‌ها، کارآیی مادربرد و حتی نوع کابل مورد استفاده‌ متصل به سوئیچ و کارت شبکه یک کامپیوتر، تاثیر بسزایی در عملکرد پایدار و سریع یک شبکه بر بستر سوئیچ دارد.

برای تست هر چهار سوئیچ خانگی توتولینک، از نرم‌افزار تحت ویندوز Throughput Test استفاده کردیم که یکی از بهترین و قابل‌اعتمادترین نرم‌افزارهای آزمون‌گر پهنای باند موجود میان دو کامپیوتر محسوب می‌شود. برای رسیدن به نتایج واقعی‌تر، تست‌ها را در پروتکل TCP اجرا کردیم تا پهنای باند دو کامپیوتر متصل به سوئیچ را بدون دخالت المان‌های دیگر، مورد ارزیابی قرار دهیم.

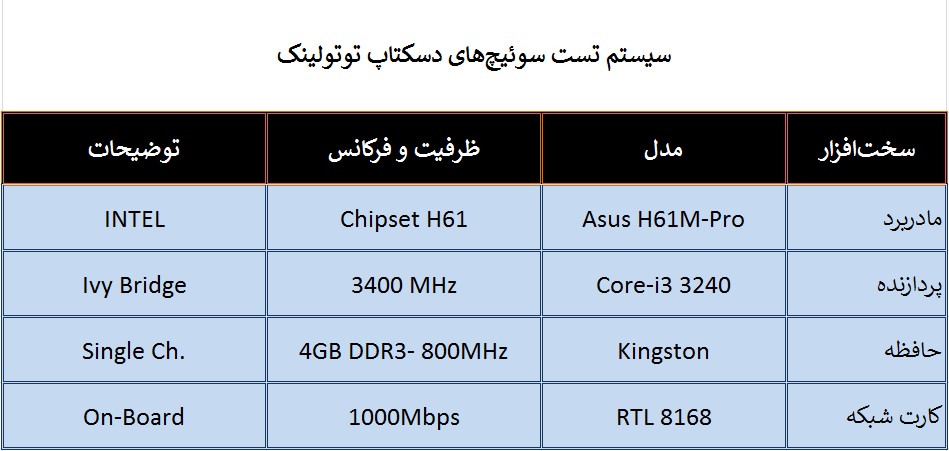

سیستم تست

برای انجام این تست‌ها، از دو سیستم معمولی و اداری استفاده کردیم تا نتایج با اتکا بر سخت‌افزارهای معمولی به دست آید. کارت شبکه هر دو سیستم آنبرد و گیگابیت است که از تراشه RTL 8168 بهره می‌برند. همچنین یک ماژول چهار گیگابایتی حافظه DDR3 با فرکانس موثر 1600 مگاهرتز در چینش تک کاناله، پردازنده دو هسته‌ای 3240 اینتل و مادربرد H61 دیگر قطعات هر دو سیستم تست را تشکیل می‌دهند. در ادامه مشخصات کامل سیستم‌ها و نتایج این آزمون را در تصاویر زیر مشاهده می‌کنید.

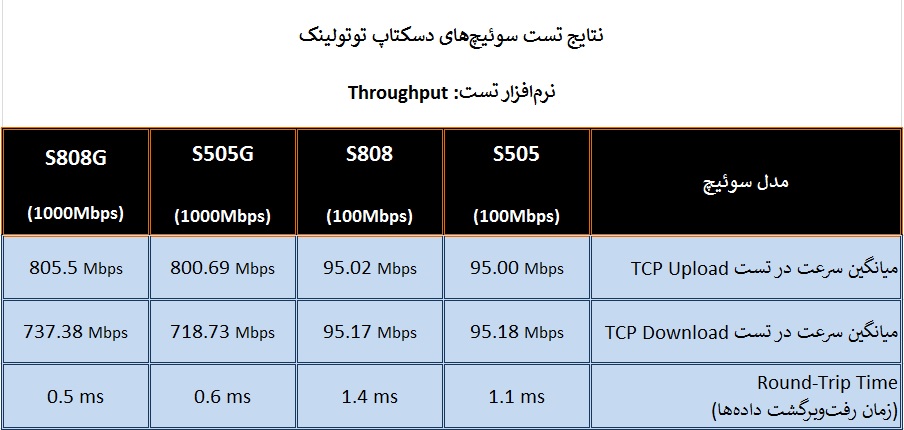

نتایج تست‌ها

سریع، پایدار و اقتصادی

همانطور که در نتایج تست‌ها نیز مشخص شد، چهار سوئیچ‌ دسکتاپ مورد بررسی توانستند تا عملکرد قابل قبولی را از خود به نمایش بگذارند. در حین آزمون‌ها دو سوئیچ S505 و S808 با بیش از 95 درصد ظرفیت خود فعالیت کردند که این برای یک سوئیچ 100 مگابیت و ارزان‌قیمت، نتیجه‌ای فوق‌العاده‌ای است.

اما در شبکه‌های گیگابیتی، فاکتورهای مختلفی در بازدهی و عملکرد سوئیچ‌ها دخالت دارند که پیش‌تر به آنها اشاره شد. دو مدل گیگابیتی S505G و S808G در آزمون Throughput راندمان رضایت‌بخشی را ارائه کردند. میانگین 800 و 805 مگابیت‌بر‌ثانیه برای آپلود نشان می‌دهد هر دو سوئیچ گیگابیتی دسکتاپ حتی با یک کامپیوتر معمولی نیز می‌توانند با 80 درصد ظرفیت، به ارسال داده‌ها میان کامپیوترهای مبدا و مقصد اقدام کنند.

به هر تقدیر زمانی که از سوئیچ‌های خانگی سخن‌به میان می‌آید، قیمت/کارآیی برجسته‌ترین مولفه برای انتخاب بشمار می‌آید. هر چهار سوئیچ دسکتاپ از مدل‌های خوش‌قیمت و اقتصادی کمپانی توتولینک هستند که با توجه به قیمت مناسب، می‌توانند در شرکت‌ها، کسب‌و کارهای کوچک و متوسط و منازل مورد استفاده قرار گیرند. شایان ذکر است که هر چهار سوئیچ با 3 سال گارانتی تعویض GREEN در بازارهای تجهیزات شبکه کشور حضوری پررنگ دارند.

جدول مشخصات فنی سوئیچ‌های دسکتاپ توتولینک

سوئیچ‌های خانگی
توتولینک

S505

S505G

S808

S808G

استانداردها

IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x

پورت اترنت

5*10/100Mbps auto-negotiation

5*10/100/1000Mbps auto-negotiation

8*10/100Mbps auto-negotiation

8*10/100/1000Mbps auto-negotiation

منبع تغذیه

5V DC/0.6A

9V DC/0.5A

5V DC/0.6A

9V DC/0.5A

نشانگر LED

1*Power, 5*LANs

1*Power, 8*LANs

یادگیری آدرس مک

Auto-learning, auto-aging

جدول مک‌آدرس

1K

1K

1K

4K

پهنای باند پشتیبان

1Gbps

10Gbps

1.6Gbps

16Gbps

روش انتقال داده

Store-and-forward

ابعاد سوئیچ

84x54x25mm

132x75x25mm

125x62x27mm

132x75x25mm

ضمانت

36 ماه گارانتی تعویض GREEN
